由于廠區規模較大,使用傳統的有線監控系統線路比較難架設,為此架設一套新的監控系統完全采用數字方式,并且使用工業級無線網橋傳輸,它能提供高清度視頻,且不會受到廠區布線的束縛,安裝方便簡單.
廠區擬定布置22臺攝像頭,通過無線的方式將圖像傳輸至監控室,圖像保存在監控室,實時監控廠區內狀況.

一、廠區無線監控的應用特點及優勢:

真正無線應用： 前端采用高清攝像頭+無線網橋方式,完全避免了到處布線的問題,就可以把高清攝像頭安裝在任何有需要的地點,而不受布線的限制,大大減少了布線的工作量和布線錯誤的危險.
監控區域廣：網絡監控的優勢不僅僅是解決遠程布線的問題,沒有了線纜長度和信號衰減的限制,由于采用網絡來傳輸信號,徹底拋棄了地域的概念,網絡延伸到哪里,就能監控到哪里
可擴展能力：所有的設備都以IP地址進行識別,同時采用MOBISYS 300M無線網橋設備,可以簡單的通過IP地址來擴充增加設備.
方便靈活、安全可靠、方便升級：設計方案充分考慮容量性,需要增加監控點時,只要在前端放置攝像頭及無線網橋便可以快速接入原有監控系統.在網絡中任意一個節點處的辦公計算機中,安裝一套相應遠程監控軟件,即可構成一個監控中心.

二、 總體解決方案架構

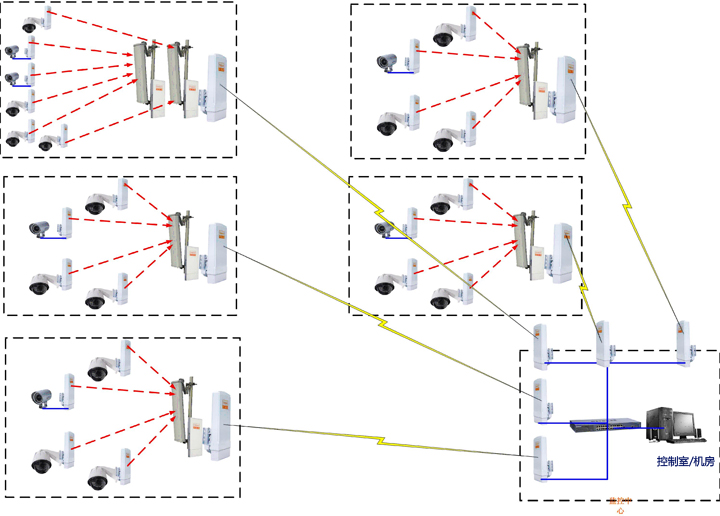

整套無線數字視頻監控系統可以分為三部分：前端攝像頭、鏈路傳輸部分、監控中心.項目中使用5.8G產品首先可以避免2.4G家用產品的干擾,其次5.8G頻道中互補干擾信道較多,非常適合大型系統的組網.而且采用300M帶寬設備,增加網絡擴容性.首先把22個監控點,規劃為五個匯聚點,每個匯聚點匯聚四至六路高清視頻圖像,然后通過點多點傳輸,傳輸至監控中心.詳細如下圖所示：
